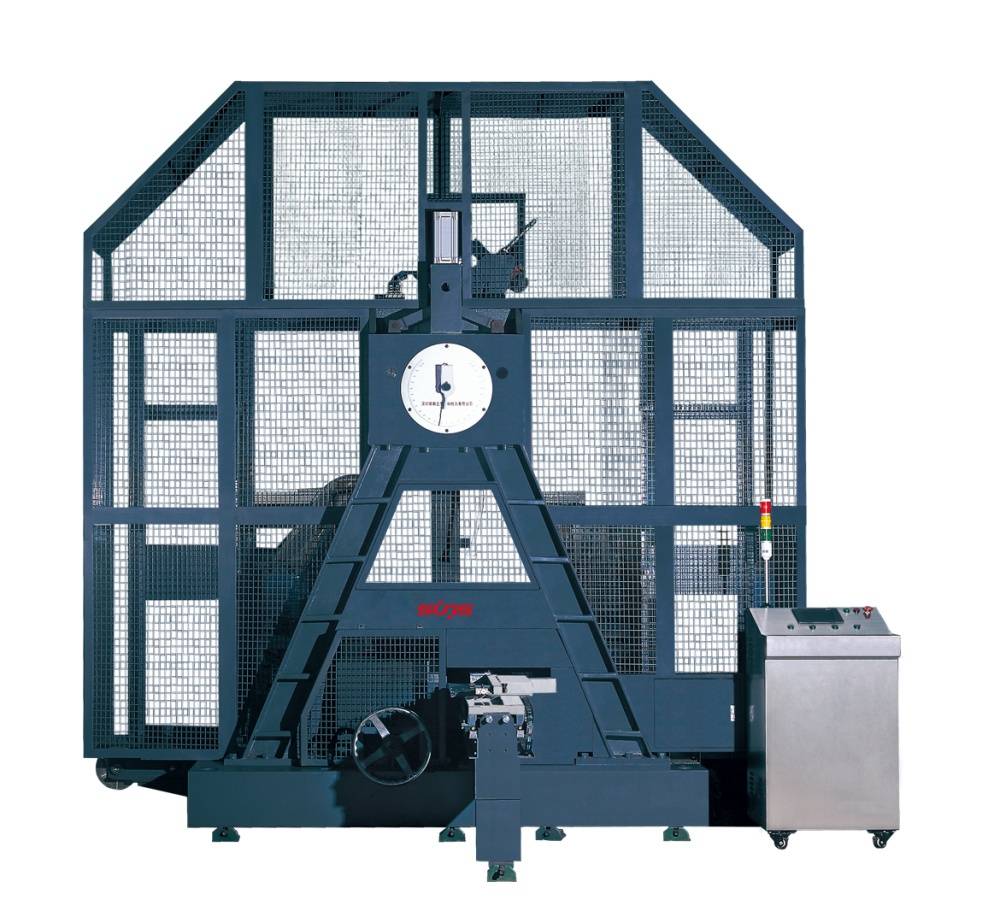

三思纵横PTM2000系列大能量金属摆锤式冲击试验机

产品用途：

规格：5000J、7500J

用途：主要适用于中厚板的动态撕裂试验(简称DT试验)，是指在按照相关标准试验时，将处于简支梁状态下的动态撕裂试样一次冲断，可以测出试样吸收能量和纤维断面率的试验。

检验标准：

GB/T 5482—2007《金属材料动态撕裂试验方法》；

ASTM E604-83 《Standard Test Method for Dynamic Tear Testing of Metallic Materials》。

规格：20000J、30000J、40000J、80000J、100000J

用途：主要适用于铁素体钢板、管线钢的DT试验或DWTT撕裂试验，用于高规格、大厚度管线钢及铁素体钢的研究与开发。

检验标准

GB/T 8363-2007 《铁素体钢落锤撕裂试验方法》；

ASTM E436-03《Standard Test Method for Drop- Weight Tear Tests of Ferritic Steels》；

API RP*5L3-96《Conducting Drop-Weight Tear Tests on Line Pipe》；

GB/T 3808-2002 《摆锤式冲击试验机的检验》；

JJG 145-2007 《摆锤式冲击试验机》。

性能特点

◎摆锤的冲击方向为切向，(比落锤式试验机)大大减少了对周围环境的震动；

◎能准确测量试样的吸收功能等试验参数；

◎全自动化控制，送样、冲击、挂摆、回收全自动化，操作使用极其方便；

◎全封闭式设计，试验在机器内的封闭空间进行，保护人身安全；

◎高强度机架，加工简单方便，同时便于调整整个设备的精度，有效减小冲击时的震动；

◎摆轴、摆杆、摆体等由优质碳素钢经锻造、调质处理后加工而成，强度高、刚性足，有效防止摆锤的震动和抖动；

◎传动系统直接由摆线针轮减速机带动离合器，结构简单，减速比高，抗过载能力强，效率高，体积小，免维护；

◎伺服电机作为扬摆的动力源，恒扭矩输出，挂摆准确，速度可调；

◎挂摆装置采用液压缓冲，避免了挂摆时的冲击及可能造成的损伤，降低了挂摆时的噪音，延长了设备的使用寿命，提高了安全性；

◎自动送样及定位装置，送样迅速，定位准确，提高试验效率及安全性，有效减轻试验人员劳动强度；

◎气动刹车装置，避免离合器高时速动作，减小离合器冲击磨损，大大延长其寿命；

◎大液晶屏显示，试验的信息和试验机各部件的状态均在液晶屏上显示出来；

◎采用PLC作为控制系统的核心，准确、智能地控制试验机的各个动作；

◎摆锤的角度采用高精度的旋转编码器采集，角度测量分辨力达0.025°；

◎全中文的Windows平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线。

技术参数

20000J以上金属摆锤式冲击试验机
